贴装头每多一克重量，
整机效率就低一个数量级。
SMT贴片机、固晶机、晶圆倒装机——这些半导体核心装备对末端执行器有一个看似矛盾的诉求：既要中空走线以简化结构，又要极致轻量以实现毫秒级启停。传统伺服电机笨重庞大，普通步进电机低速抖动、响应迟钝。楚瑞智能科技的CR-HC09-01空心杯（空心轴）伺服电机，正是为攻克这一难题而生。
五项核心优势
空心杯转子 · 零齿槽效应
采用无铁芯杯状绕组结构，彻底消除齿槽转矩，运转平滑无顿挫。转动惯量极低，机械时间常数远优于传统有铁芯电机，启停响应快至毫秒级。
空心轴设计 · 中空走线革命
电机轴心采用中空结构，气管、电缆可直接从轴心穿过，彻底释放贴装头内部空间。减少外围线缆拖拽，降低运动惯量，提升整机贴装速度。
集成光编码器 · 角度控制精准
内置高精度光学编码器，实现闭环角度控制。PID 参数（KP/KI/KD）可通过通信接口实时调节，适配不同负载工况，到位精度可灵活配置。
智能上电归零 · 消除机械应力
上电自动寻零，配合可配置的抖动归零算法，左右振荡消除装配应力。归零电流、速度、延时均可通过寄存器调节，适应多电机级联上电场景。
实时控制接口 · 即插即用
支持标准通信协议，可与主流运动控制卡无缝对接。内置过流保护、到位判断逻辑，平均电流保护值可设，确保长时间高负载运行的可靠性。

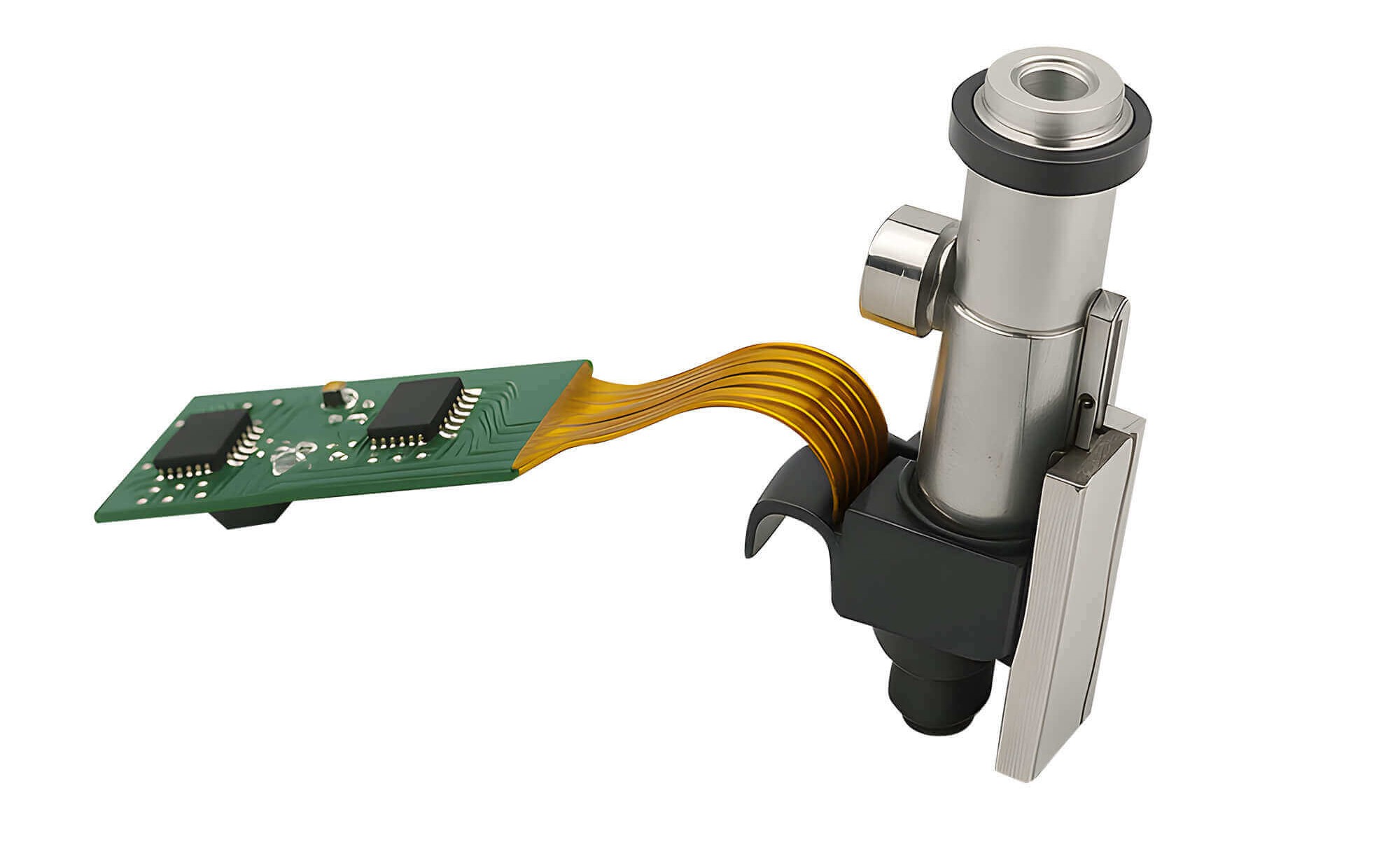

产品概述
CR-HC09-01 是楚瑞智能科技专为半导体设备开发的高性能直流无刷驱动模块，采用空心杯转子结构与空心轴设计，集成光编码器与实时控制接口，满足芯片贴装（SMT）、晶圆倒装、固晶机等设备对超高速、超高精度、长寿命的核心需求。

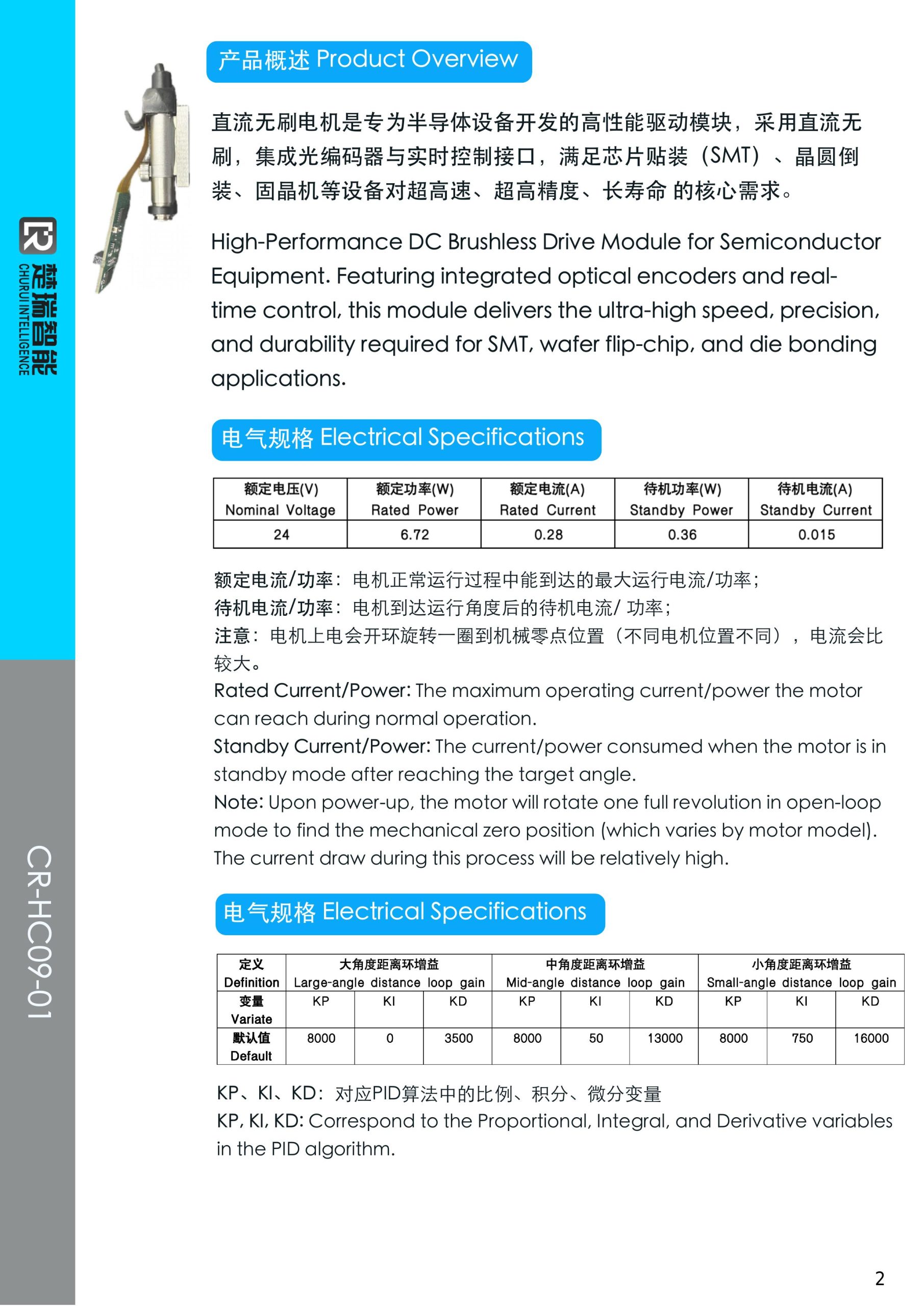

电气规格
PID 控制参数（可调）
KP、KI、KD 分别对应 PID 算法中的比例、积分、微分变量，可通过控制接口实时写入，适配不同负载与工况。具体额定值与默认参数请参见上方电气规格表。
- 上电自动开环旋转一圈寻机械零点（不同电机位置不同，上电电流较大）
- 多段角度模式：大角度 / 中角度 / 小角度三级切换，边界可配置
- 到位误差、归零策略、电流保护阈值均可通过寄存器灵活配置

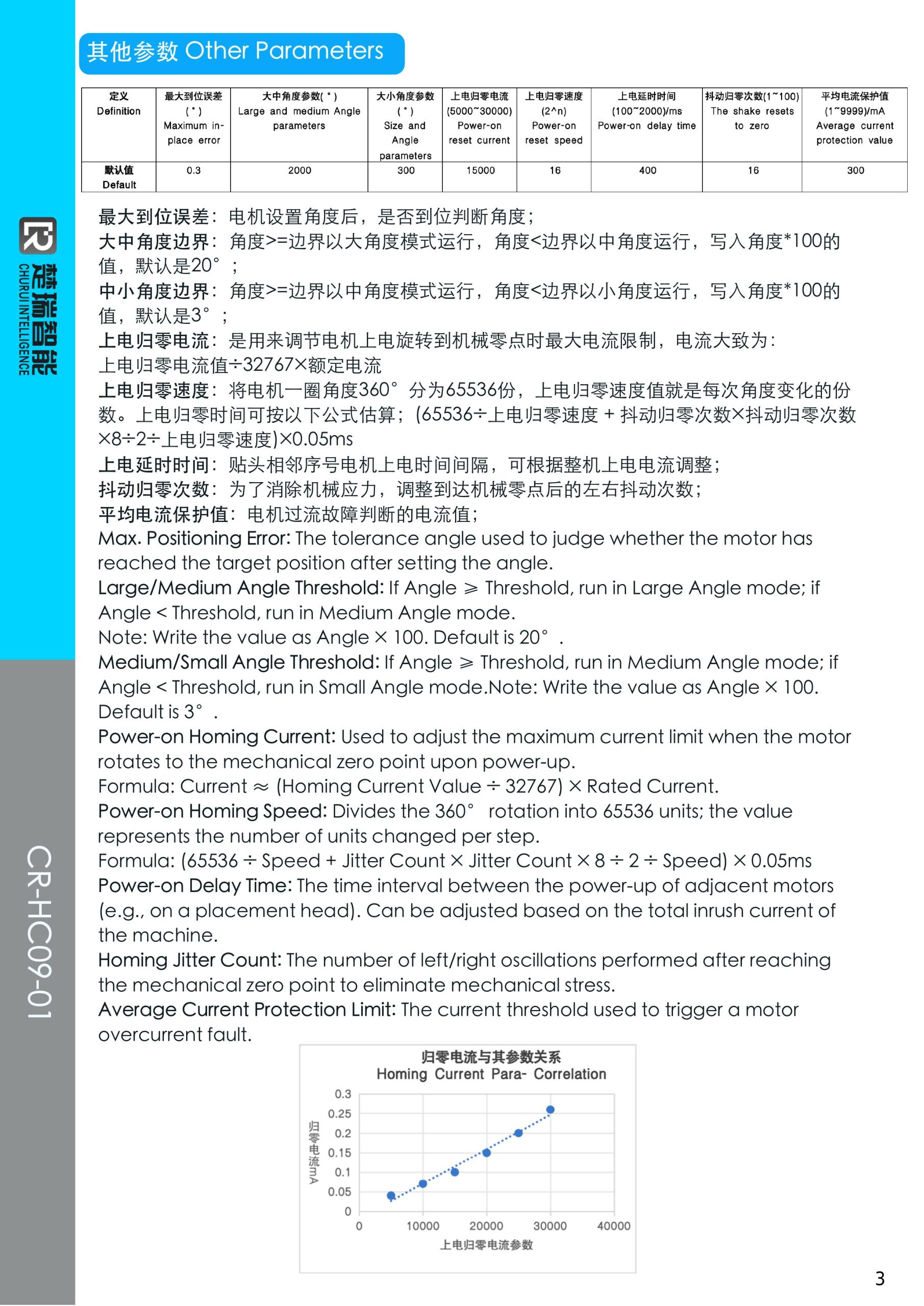

高级参数配置
典型应用场景
半导体封装与SMT贴装
芯片贴装头、晶圆倒装机构、固晶机末端执行器。空心轴设计让气路与信号线从轴心穿过，极大简化贴装头内部布线，中空走线配合毫秒级响应，是高速贴装设备的理想驱动方案。
精密对位与视觉定位平台
半导体检测设备的XY对位机构、光学定位平台。光编码器闭环控制确保微米级定位精度，PID可调参数适配不同负载惯量。
微创手术机器人
手术器械末端旋转关节、微型夹持器。空心杯结构带来的零齿槽效应与低振动特性，配合空心轴走线，满足医疗设备对平滑运动和紧凑体积的严苛要求。
光学调焦与精密云台
镜头调焦机构、激光雷达旋转扫描模块。低惯量转子实现快速启停，中空轴便于光纤或线缆穿过，广泛适用于光学精密设备。
微型泵阀与流体控制
微量注射泵、精密阀门驱动。180° 运动范围内的高精度角度控制，配合过流保护与到位判断，确保流体控制的安全准确。
科研仪器与实验设备
光谱仪旋转光栅、样品台旋转机构。毫秒级响应时间和可编程PID参数，为精密科研设备提供可靠、灵活的运动控制方案。

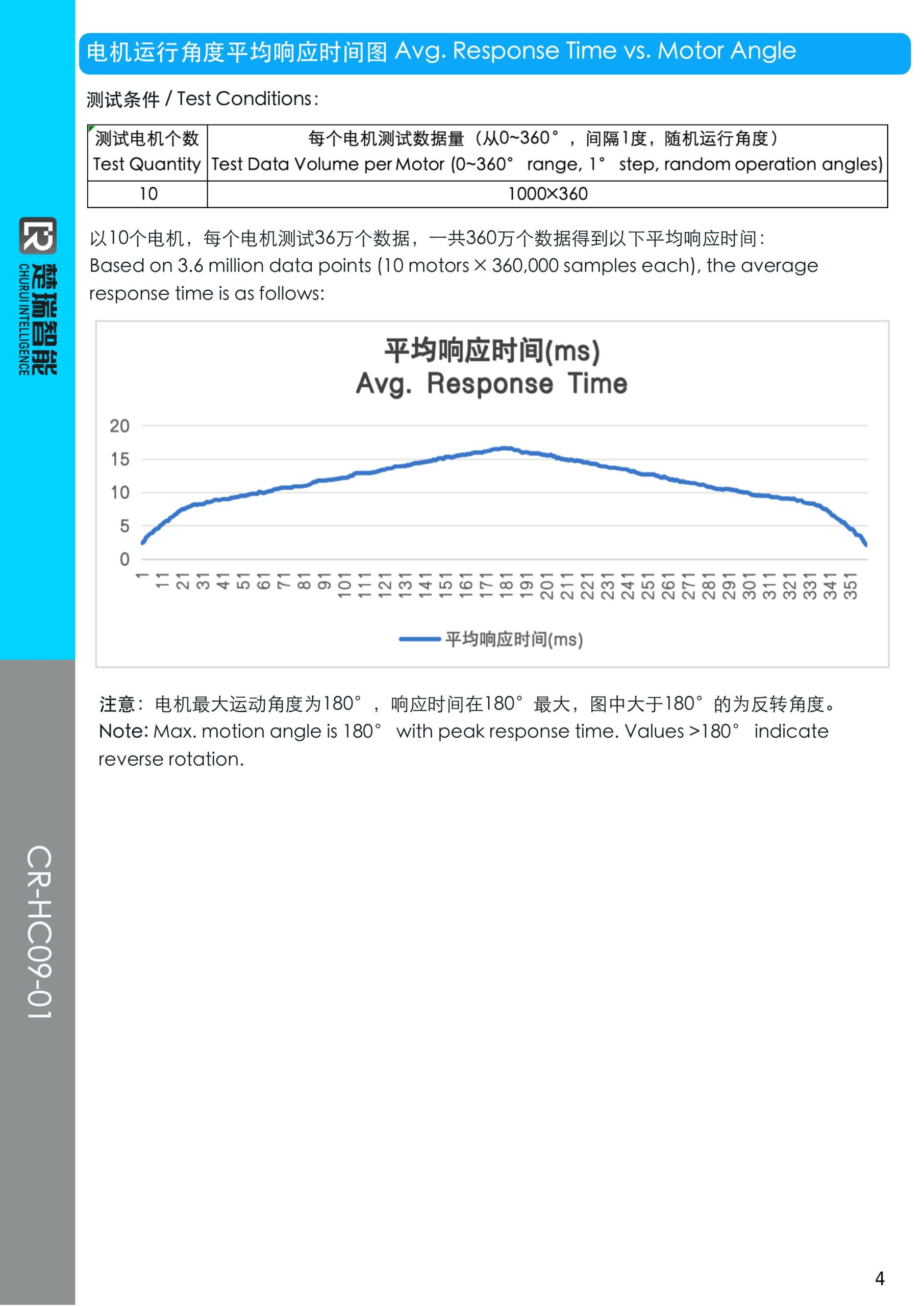

电机运行角度 – 平均响应时间
以下数据基于 10 台电机 × 每台 36 万个采样点 = 共 360 万个数据点 统计分析得出。电机最大运动角度为 180°，响应时间在 180° 处最大；图中大于 180° 的数据为反转角度。
为什么空心轴设计是半导体设备的刚需？
在 SMT 贴装头和固晶机末端执行器中，电机不仅要驱动吸嘴旋转对位，还需要为气路、信号线和传感器留出走线空间。传统方案将电机与走线分开布置，导致末端结构臃肿、运动惯量大、贴装速率受限。
CR-HC09-01 的空心轴结构让气管和电缆直接从电机轴心穿过，末端执行器仅需一根轴即可同时完成旋转驱动与介质传输。结构简化带来的直接收益是：贴装头重量减轻、运动惯量降低、启停更快、维护更简单。在每分钟数万次的高速贴装节奏中，每减少 1ms 响应延迟，整机效率的提升都是指数级的。
空心杯 vs 传统有铁芯电机
- 无齿槽效应：空心杯转子无铁芯，运转平滑无顿挫，低速性能优异
- 低转动惯量：转子仅由铜线绕组构成，惯量远低于传统叠片铁芯转子
- 高效率：无铁损（涡流损耗、磁滞损耗），电能转化效率更高
- 轻量化：同功率下体积与重量均显著低于传统电机
- 线性控制：电压-转速、负载-转速特性呈高度线性，便于精确控制
